Pearl Nexus

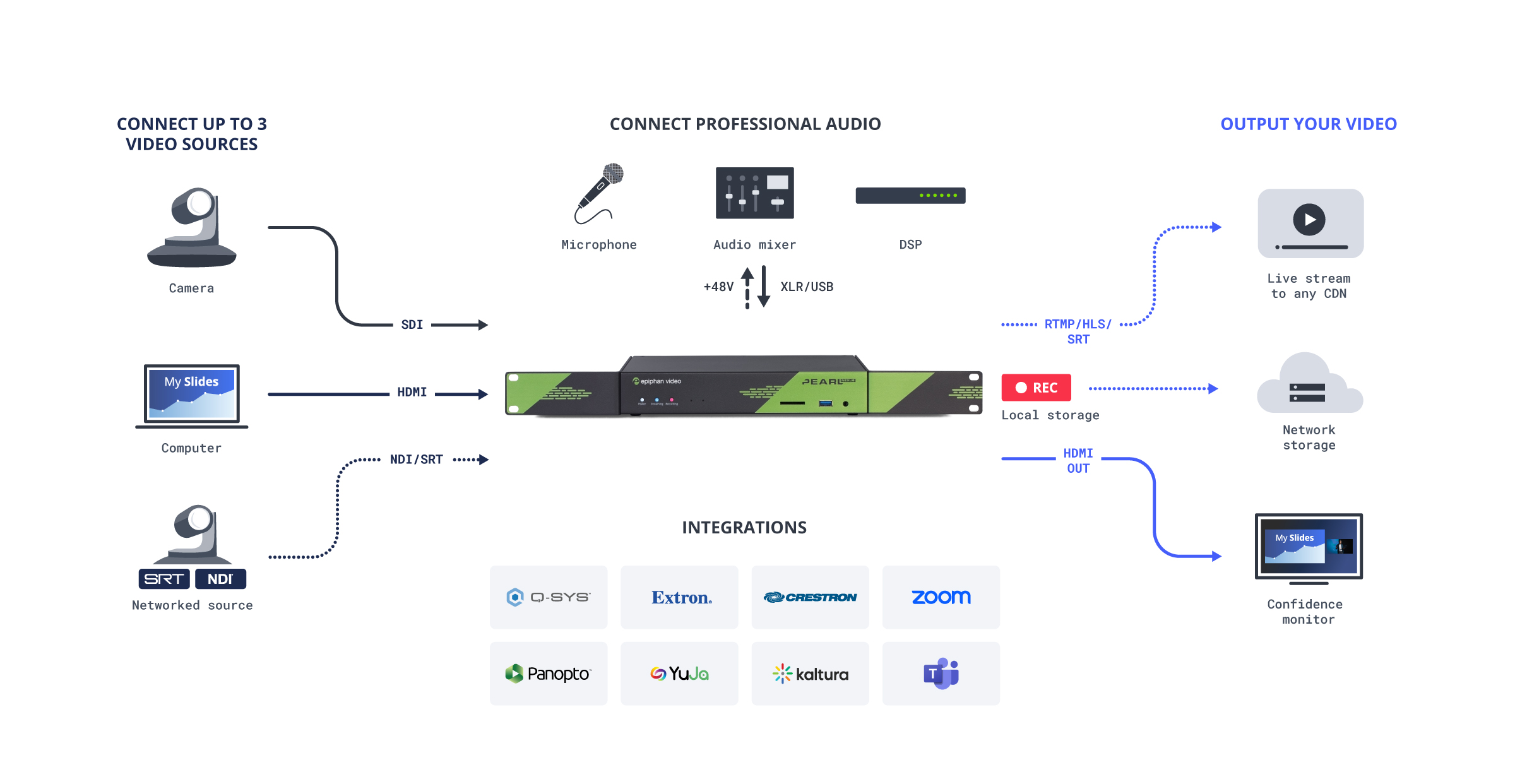

Pearl Nexus – универсальное устройство для захвата, кодирования в реальном времени, потоковой трансляции и записи до трёх источников SDI, HDMI или DVI видео с разрешением до 1920×1200, а также аудио профессионального качества, предназначенное для установки в компьютерную стойку и лёгкой бесшовной интеграции в профессиональные AV-системы.

До 3 ИСТОЧНИКОВ FULL HD ВИДЕО ОДНОВРЕМЕННО

Pearl Nexus оснащён двумя разъёмами HDMI ( 1.4a) и одним 3G SDI и может осуществлять захват одновременно до трёх источников Full HD видео с ча¬с¬то¬той обновления 30 fps каждый и максимальным разрешением до 1920×1080 либо один источник 1920х1200 60 fps. Кроме этого, есть возможность интеграции IP видео через Ethernet ( RJ-45) в форматах RTSP , SRT (push), NDI|HX и USB 3.0 ( UVC)

ВИДЕОМОНТАЖ

Pearl Nexus позволяет как транслировать или записывать входящие сигналы отдельными потоками, так и сводить их вместе. При этом имеется возможность в реальном времени переключать источники, настраивать их размер и взаимное расположение, включая вариант «картинка-в-картинке», а также накладывать на изображение различные надписи и логотипы.

ВОЗМОЖНОСТИ ЗАПИСИ

Pearl Nexus сжимает сигнал кодеками H.264, MPEG-4, Motion JPEG и производит запись потоков в форматах MP4, MOV, AVI или MPEG-TS на внутренний 1 TB SSD-диск или внешний USB-диск, а также может автоматически в реальном времени передавать сделанные записи в сетевое хранилище, на внутренние FTP-серверы или внешние FTP-сайты.

ЗАХВАТ АУДИОСИГНАЛА

Pearl Nexus способен захватывать аудиосигнал с SDI и HDMI источников, а также имеет пару разъёмов XLR, и один 3,5-мм стерео микрофонного уровня, а также линейные входы стерео RCA и стерео TRS. Устройство может записывать звук в форматах MP3, PCM и AAC с частотой дискретизации 16-48 кГц с битрейтом 320 кб/c.

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ — EPIPHAN LIVE

Пользовательский интерфейс Epiphan Live позволяет управлять записью и трансляцией по локальной сети с любого мобильного устройства или компьютера. Pearl Nexus также можно конфигурировать и управлять с помощью веб-интерфейса. Возможна интеграция с другими системами контроля на базе HTTP и RS-232 API.

ФОРМ ФАКТОР

Pearl Nexus имеет форм фактор 1 RU c отдельными креплениями для установки в компьютерную стойку . Размеры 483ммх 190ммх 43 мм и вес 2,4 кг

ИНТЕГРАЦИЯ С CDN, CMS И LMS

Pearl Nexus оптимизирован для работы с различными CDN (Content Delivery Network), CMS (Content Ma¬na¬ge¬ment System) и LMS (Learning Management System), таких как:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Видео входы
Видео входы на устройстве	(1) 3G SDI (2) HDMI™ 1.4a2 (2) USB 3.0 (UVC)3 – rear panel
IP Видео через Ethernet:	(1) RTSP (1) SRT (push) (2) NDI\|HX (1) Browser

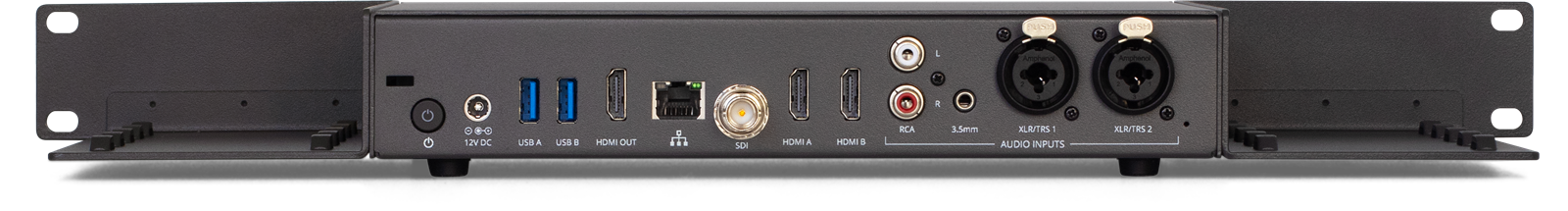

Разъемы:	(2) HDMI type A (female) (1) BNC (female) (2) USB-A (female) – rear panel (1) RJ-45 (female)
Пропорции картинки:	3:2, 4:3, 16:9, 16:10, and custom aspect ratios
Стандартные разрешения:	PAL, PAL wide, NTSC, NTSC wide
Диапазон разрешения на входе:	640×480 to 1920×1200
Частота кадров:	До 60 fps
Цветность на входе:	HDMI: RGB 4:4:4, YCRCB 4:2:2, YCRCB 4:4:4 SDI: RGB 4:4:4, YCRCB 4:2:2
Прогрессивная разверстка:	Да
Максимальная длина кабеля для 3G-SDI:	300 ft
Максимальная длина кабеля для USB 3.0:	6 ft
Аудио входы
Аналоговые аудио входы:	(2) XLR mic level/pro line level (+4.0 dBu) up to 12.3 VRMS +24 dBu (balanced/unbalanced, mono or L/R stereo pair); phantom optional (2) 1/4″ TRS pro line level (+4.0 dBu) up to to 12.3 VRMS, +24 dBu (balanced/unbalanced, mono or two L/R stereo pairs) (1) RCA consumer line level -10 dBV (L/R stereo pair) (1) 3.5 mm stereo input for electret microphones (unbalanced)
Разъемы:	(2) XLR/TRS combo jacks (female) (2) RCA (female) (1) 3.5 mm (female) – rear panel
Цифровое аудио:	(1) SDI5 (2) HDMI (2) USB (rear panel) (1) RTSP (from RTSP input over Ethernet) (1) SRT (from SRT input over Ethernet)
Разъемы:	(2) HDMI type A (female) (1) BNC (female) (2) USB-A (female) – rear panel (1) RJ-45 (female)
Контроль усиления аудио:	0 dB to +30 dB
Аудио приглушение:	Да
Конфигурация задержки аудио:	-300 ms to +300 ms
Видео обработка
Цветность видео на выходе:	4:2:0, 8 bits per color
Видео кодеки:	H.264/AVC (ITU H.264, ISO/IEC 14496-10) 4:2:0, 8-bit color – Encoding profile: High, Main, Baseline – Profile levels: 3.0, 3.1,3.2,4.0,4.1 Motion JPEG
Битрейт:	1 to 50 Mbps (selectable)
Контроль битрейта:	Постоянно
Усиление процессорное видео кодирования:	По выбору
Видео масштабирование:	Программно
Ключевые кадры:	1/2 s and 1 s up to 5 s in 1-second intervals
Удаленный доступ:	Remote login for rescue troubleshooting and control. Cloud versions of the Admin panel and Epiphan Live available for Internet access.
Обработка Аудио
Сжатие:	MP3, AAC, and PCM
Семплирование:	MP3: 22 kHz, 44 kHz, 48 kHz AAC: 16 kHz, 22 kHz, 44 kHz, 48 kHz PCM: 22 kHz, 44 kHz, 48 kHz
Битрейт:	64 to 320 kbps (MP3 and AAC)
Видео выход
Тип сигнала:	(1) HDMI 1.4a (3) H.264/AVC digital video over Ethernet
Разъемы:	(1) HDMI (1) RJ-45 (female)
Кол-во кодируемых каналов:	До 3-х 1080p каналов с 30 fps with one full HD video source per channel (recommended)
Протоколы трансляции:	MPEG-TS, and FLV RTSP over TCP/UDP SRT (push) over UDP HLS (push) over HTTP/HTTPS Multi-publish to streaming server / CDN (SRT, RTSP, RTMP, RTMPS) HLS (pull) – Native Apple HTTP/HTTPS stream for iPad, iPhone and iPod Touch
Мультикаст:	RTP, MPEG-TS & RTP, and MPEG-TS over UDP and SAP
Диапазон разрешения:	Recorded: 480p to 1920×1200p Confidence monitoring: 480p to 1920×1200p Streamed: 480p to 1920×1200p
Частота кадров:	Up to 60 fps
Форматы:	H.264/AVC (ITU H.264, ISO/IEC 14496-10) 4:2:0, 8-bit color – Encoding profile: High, Main, Baseline – Profile levels: 3.0, 3.1,3.2,4.0,4.1 Motion JPEG
Аудио выход
Аналоговый аудио выход:	(1) 3.5 mm stereo headphone jack – front panel
Цифровые аудио выходы:	RTSP and SRT audio over Ethernet HLS audio over HTTP/HTTPS HDMI audio (embedded)
Управление
USB клавиатура:	Подключение стандартной USB клавиатуры (опционально)
USB статус лайт:	Подключение отдельной USB status light (optional); supported models: – Kuando BusyLight UC Alpha and UC Omega – Delcom Products USB HID single-color and multi-color signal indicators
Запись и хранение
Форматы записи:	AVI, MOV, MP4, and MPEG-TS
Форматы загрузки файлов:	JPEG, PNG
Внутренний диск:	1 TB SSD
SD карта:	Будет доступно использование в будущем
Протокол передачи файлов:	FTP, SFTP, SCP, AWS S3 client, and WebDAV client RSync
Сетевой протокол обмена:	CIFS/SMB
Файловая система :	FAT16, FAT32, XFS, EXT2, EXT3, EXT4, NTFS
Внешние USB порты:	(1) USB 3.0 0.9A – front panel (2) USB 3.0 0.9A (UAV/UAC) – rear panel
Битрейт:	Up to 50 Mbps
Администрирование и контроль
Панель администратора:	WEB интерфейс для администрирования.
Epiphan Live:	Local web-based UI to easily control streaming, recording, and switching.
Защищенный вход:	Различные пароли доступа для разных категорий пользователейaccounts and passwords. HTTPS for secure Admin panel and Epiphan Live access, as well as local network access to the live channel broadcast.
Удаленный доступ :	Epiphan Cloud™.
API:	Yes (HTTP/HTTPS or RS-232)
Интеграции
Системы управления контентом:	Kaltura Panopto YuJa Opencast
Облачный доступ и управление :	Epiphan Edge
Другие платформы для управления:	Crestron: https://applicationmarket.crestron.com/epiphan Q-SYS: https://www.qsys.com/alliances-partnerships/epiphan-video/
